サポートTOP > メダルバンクTE/メダルバンクバックアップシステム > 計数機


計数機

計数機に関するチェック確認方法を以下に示します。

■対処D
「計数機内にあるヒューズ（4ヶ）の確認」

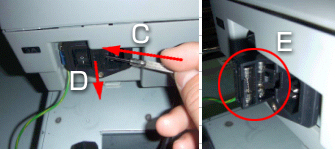

１．計数機の後方部にあるヒューズ[1]を確認します。 （1）計数機から、ACケーブルを抜く A：ヒューズ[1] B：ACケーブル < UH-1 > < CP-10 > （2）マイナスドライバーを使い、ヒューズを出し、2本のヒューズが切れているかを確認します。（ヒューズ[1]） C：横から挿す D：引き出す E：ヒューズ[1]（2ヶ） < UH-1 > （2）プラスドライバーを使い、ヒューズを出し、2本のヒューズが切れているかを確認します。（ヒューズ[1]） F：ヒューズ[1]（2ヶ）。プラスドライバーで回す 注意：ヒューズが切れている場合、同じ仕様のものと交換する。 ヒューズ[1]仕様 125V 3A × 2ヶ < UH-1 >

２．計数機内部にあるヒューズ［2］、［3］を確認します。[UH-1(灰色），CP-10（白色）共通] （1）計数機下部にあるネジ5本を外す。 A：5ヶ所のネジを外す （2）計数機の内部にあるヒューズが切れているかを確認します。 D：ヒューズ［2］ E：ヒューズ［3］ ヒューズ[2]仕様 125V 0.5A × 1ヶ ヒューズ[3]仕様 250V 4A × 1ヶ < 計数機下部 > < 計数機基板部 >

３．上記のいづれかのヒューズが切れている場合、指定のものと交換して、計数機単体チェック(対処E）を行ってください。
