SBCとHDDの清掃、接続チェック、CPUファン動作手順

SBCとHDDの清掃、接続チェック、CPUファン動作手順を以下に示します。

１．メダルバンクの上部パネル（モニタ側）を開きます。

２．計数器上部のメンテナンスカバーを外します。（６箇所プラスネジ）
A：６箇所“＋”ねじ【注意】メダルバンク本体または、CPUクーラーの熱が冷めてから交換作業願います。（十分冷めないままCPU FANを外しますとCPU自体が高熱により破損する場合があります）

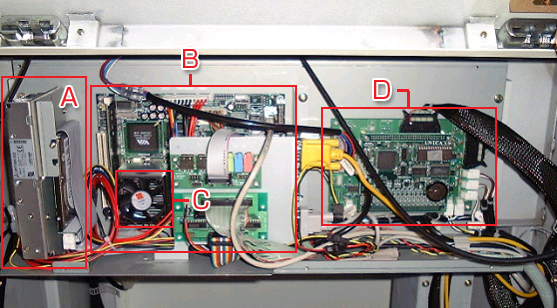

３．エアダスターで、ＳＢＣ等の各所のホコリを清掃します。

A：ＨＤＤ
B：ＳＢＣボード
C：ＣＰＵファン
D：サブコントローラ

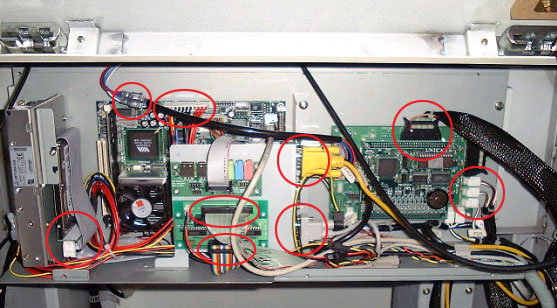

４．上記各所のハーネスの接続チェックを行います。

赤○を参照してください。
注意：コネクタが接続されていても接続不良になっている場合があるので、一度抜き差しを行ってください。
