13 テーブル回転用ベルトが切れた場合の交換手順。

メダルショットII テーブル回転用ベルト 交換手順

※ご注意
１．必ず電源を落としてから行ってください。
２．部品の角部、エッジ部などで負傷する恐れがありますので、十分に注意の上、慎重に作業してください。
３．ねじ類を外す際、ドライバで頭をつぶさない様に注意してください。（頭がつぶれた場合は、新品と交換してください。）
４．作業を行なう前に掃除機で部品周辺のゴミ等を取り除いてください。

1.トップカバー（ホッパー）を外します。つまみネジを４本緩め、カバーを取ってください。

2.画像部カバーを取外します。 A：固定ねじ（２箇所）を緩めます。・Ｍ３（トラスねじ）

3.ピックベルトＡｓｓｙを取外します。 B：固定ねじ（４箇所）を緩めます。・Ｍ４（セムス）＋Ｍ４ワッシャ C：Ｍ４セムスねじ（ワッシャ付きねじ）に Ｍ４のワッシャが１枚あるので注意してください。（２本共）

4.メダル排出部_ＢＯＸを取外します。 D：固定ねじ（４箇所）を緩めます。・Ｍ４（セムス） E：カメラＡｓｓｙコネクタ（２箇所）を抜きます。※左/右向き有り

5.搬送部の上側を跳ね上げておきます。 F：ツマミネジを緩め、搬送部の上側を持ち上げてください。 G：操作パネルまで倒し、テープ等で固定して作業中に倒れない様にしてください。

6.搬送部の下側プレート類（５個）を取外します。※取外した部品は、汚れ等をキレイに拭き取ってください。 H：固定ねじ（４箇所）を緩めます。・Ｍ４（セムス） I：固定ねじ（１箇所）を緩めます。・Ｍ３（セムス） J：固定ねじ（６箇所）を緩めます。・Ｍ４（サラ）

7.搬送ベルト_Ａｓｓｙ の取付けを緩めて位置をずらします。 K：位置を少しずらして、ベルトを交換する際の干渉を逃します。 L：固定ねじ（２箇所）を緩めます。・Ｍ４（六角穴ボルト）

8.ドラムカバーを取り外した後に、ドラム本体を取外します。 M：ドラムカバー N：固定ねじ（６箇所）を緩めます。・Ｍ４（セムス） O：固定ねじ（５箇所）を緩めます。・Ｍ４（セムス）

9.モータを取外した後、破損したＶベルトを新しいＶベルトと交換してください。 P：固定ねじ（４箇所）を緩めます。・Ｍ６（六角穴ボルト）＋ﾜｯｼｬ2枚

10.取外したドラムを取りつけます。 Q：固定ねじ（５箇所）を 『仮止め』 します。・Ｍ４（セムス） R： ・ ﾃｰﾌﾞﾙ外周とﾄﾞﾗﾑとの隙間を確保します。（円周８ヶ所以上（等分布）に ０．５mm厚の板をセットすると確実です。） ・ 隙間を均等に確保した状態で、固定ねじ（５箇所）を完全に締めます。 ・ 隙間確保用板（０．５mm厚）を取外して、ﾃｰﾌﾞﾙとﾄﾞﾗﾑが干渉していないことをﾃｰﾌﾞﾙを手で回して確認してください。 S：ドラムカバーを取り付けます。固定ねじ（６箇所）・Ｍ４（セムス）

11.搬送ベルト_Ａｓｓｙ を固定します。（位置調整冶具使用） T：固定ねじ（２箇所）を 『仮止め』 します。・Ｍ４（六角穴ボルト） U：ねじの長さが違った場合は、こちら側に長い方を使用してください。 V：搬送部の上側を下ろし、芯出し用冶具を挿入します。 W：冶具のガタが渋くならない様にねじを交互に締め込んでください。 X：固定ねじ（２箇所）を完全に締めます。・Ｍ４（六角穴ボルト） Y：搬送部の上側が、スムーズに開閉できる事を確認してください。

12.元通りに組み立てしてください。 逆の手順で元通りに組み立ててください。

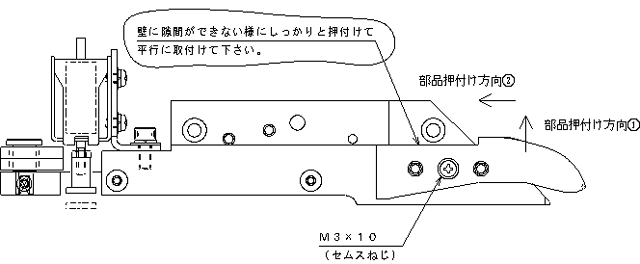

13.【組み立て時のご注意!!】 搬送部の下側、入口ガイドプレートの取り付け方法は、下図の通りに行なってください。

14.【組み立て時のご注意!!】 コネクタ類のつなぎ忘れにご注意ください。 Z：カメラＡｓｓｙコネクタ（２箇所）※左/右向き有り 　 コネクタ（２箇所）をつなぎます。
