サポート/メダルショット II

06 ホッパー内のメダルが詰まる。メダルがこぼれる。

メダルショットII Cホッパースカート取り付け手順

※ご注意
1.交換は必ず電源を落としてから行ってください。
2.基板類の取扱いには、十分にご注意ください。(基板を破損する恐れがありますのでパターン部には触れないでください)


1.ホッパーのスカート取り付け部に残った両面テープを完全に剥がします。
 (剥がしたあとの汚れ、油分などをきれいに拭き取ってください。)
※1汚れ、油分などが付着していますと、新しく貼る両面テープの粘着力が低下する恐れがあります。

2.ホッパー側に添付の両面テープを貼り付けます。ホッパー側突起部の端面から貼り付け、1周させます。
 (突起部の上には貼らない様、余った部分は切断してください。)
 このとき、上部カバーを本体から外して裏側から行うと作業し易いです。

3.ホッパースカートの切り欠き部をホッパー側突起部に合わせ取り付けます。
 (両面テープにしっかり押付けながら、たわみが無い様に取り付けます。)
※2張り付け部にたわみが有ると、メダルが詰まったり、スカートが破損及び外れる恐れがあります。
※3スカートが無い状態でご使用されますと、メダル詰まりが頻繁に発生し、内部機構が破損する恐れがあります。
   スカートが正常にセットされている事を定期的に確認の上、ご使用ください。

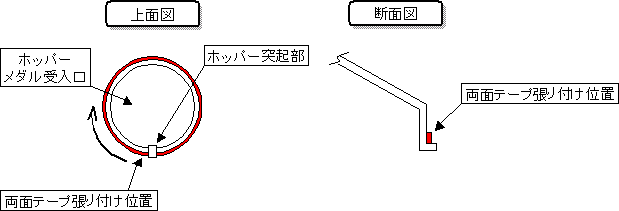

A:ホッパーメダル受入口
B:ホッパー突起部
C:ホッパースカート
